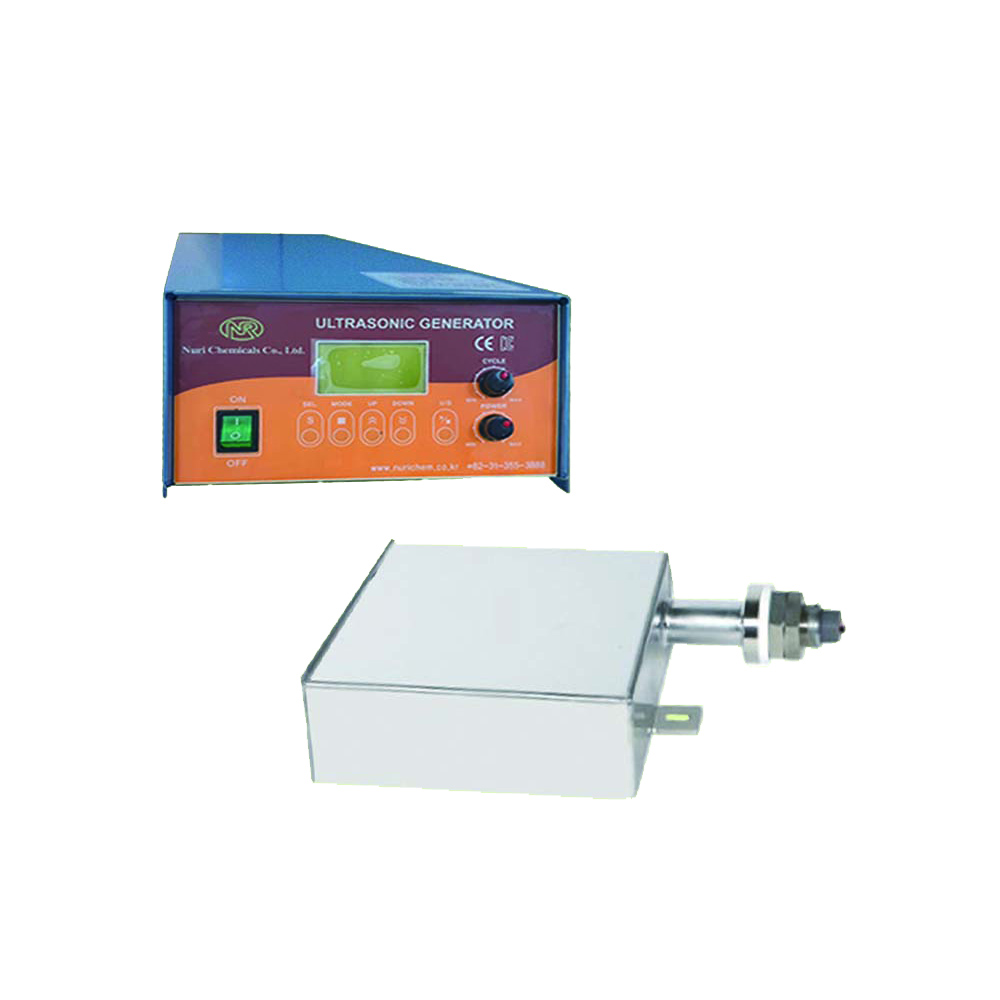

초음파 UNIT

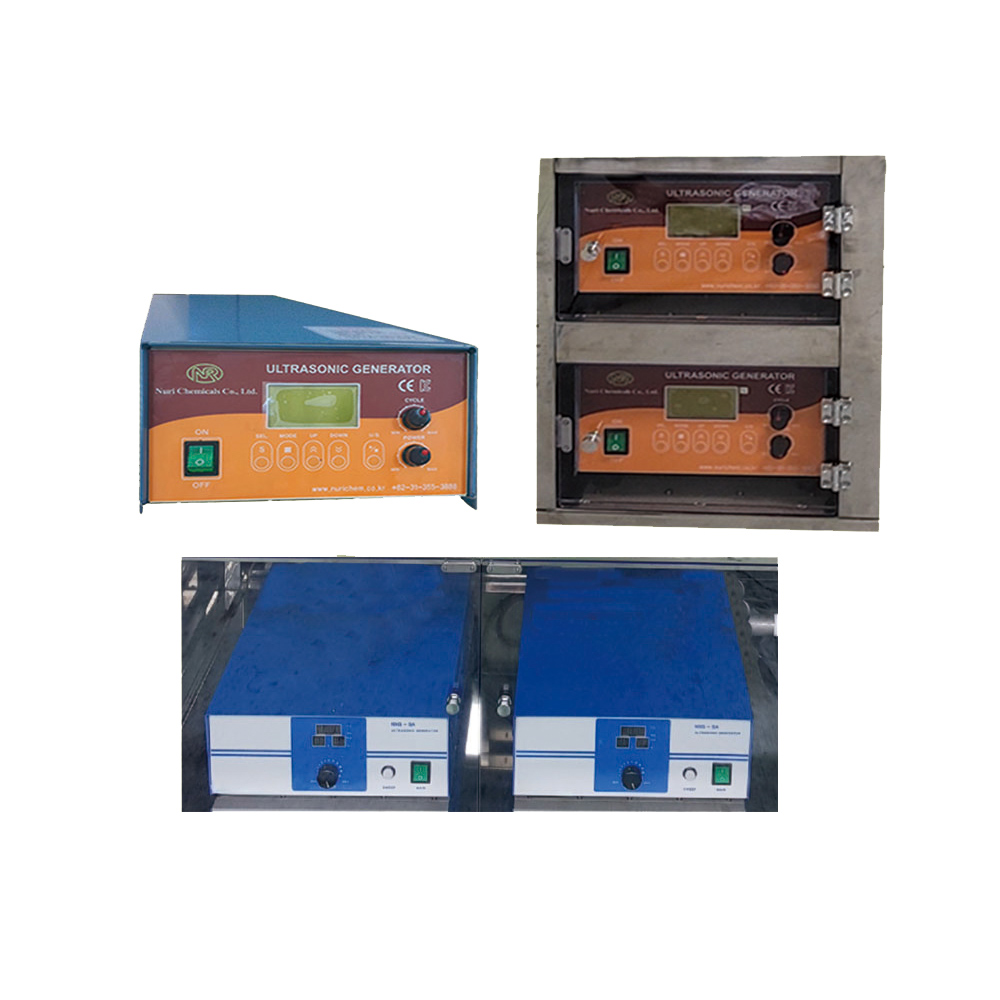

발진부
특징 : 초음파 파동을 생성하는 장치로서, 주로 의료 진단 및 산업용에서 사용되며, 원리는 다음과 같다
1. 초음파 발생
초음파 세척은 초음파 발생기에서 초음파 파동을 생성하는 것으로 시작됩니다. 초음파는 고주파 소리로, 인간 귀로는 듣지 못하는 주파수 범위에 속합니다
2. 초음파 전달
초음파 발생기에서 생성된 초음파는 전달 매체를 통해 대상 물체로 전송됩니다. 대부분의 경우, 물체와 초음파 발생기 사이에는 물 또는 특수한 초음파 전달 젤(소음 감쇠를 줄이기 위한 물질)을 사용하여 초음파를 전달합니다
3. 초음파 파동의 전파
초음파 파동은 대상 물체의 표면 또는 내부로 전파됩니다. 파동은 대상 물체의 모든 부분에 도달하며, 이때 파동은 압축과 약화의 주기적인 변화를 일으킵니다
4. 압력 차이 및 증폭
초음파 파동이 대상 물체의 표면에 도달하면, 압력 차이가 발생하며 이로 인해 물체 표면의 미립자들이 흔들립니다.
이러한 미립자의 운동으로 물체 표면의 뱃지, 오염물, 부식물, 물체 내부의 이물질 등이 제거될 수 있습니다.
5. 고주파 진동
초음파 파동은 고주파수이므로 매우 빠른 주기로 압축 및 약화를 반복합니다. 이러한 주기적인 진동은 부식 또는 오염 물질을 표면에서 쉽게 분리시키고 제거하는 데 도움이 됩니다.
6. 세척된 물체와 오염물 분리
초음파 세척 후, 물체 표면의 오염물은 떨어져 나가거나 분리되어 물질의 다른 위치로 이동합니다. 이렇게 제거된 오염물은 일반적으로 청소된 물질을 통해 분리되어 세척된 상태로 나옵니다.
7. 요약
초음파 세척은 공정에 따라 다양한 주파수, 세기 및 시간 설정으로 조절할 수 있으며, 이로 인해 다양한 어플리케이션에서 사용됩니다. 이 방법은 비교적 효율적이며, 화학적 세척이나 기계적 세척으로는 어려운 세부적이고 복잡한 부위에 접근할 때 특히 유용합니다

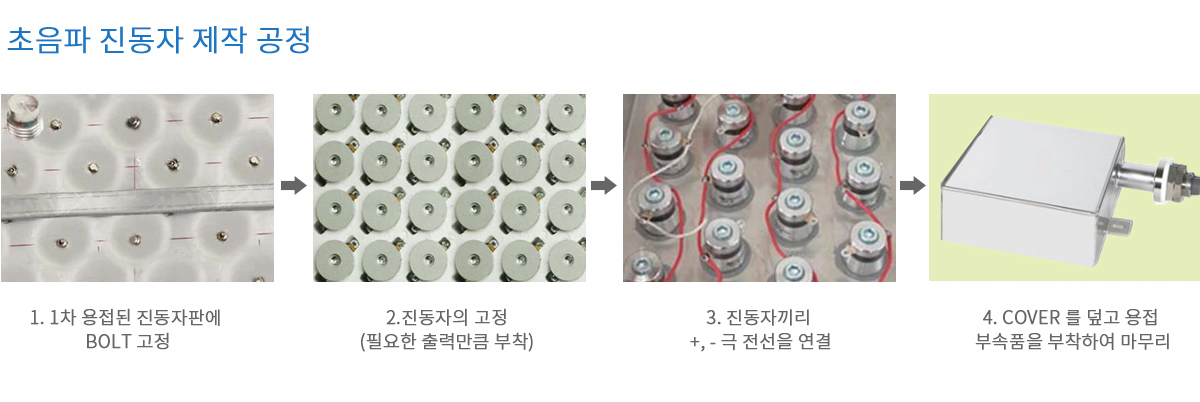

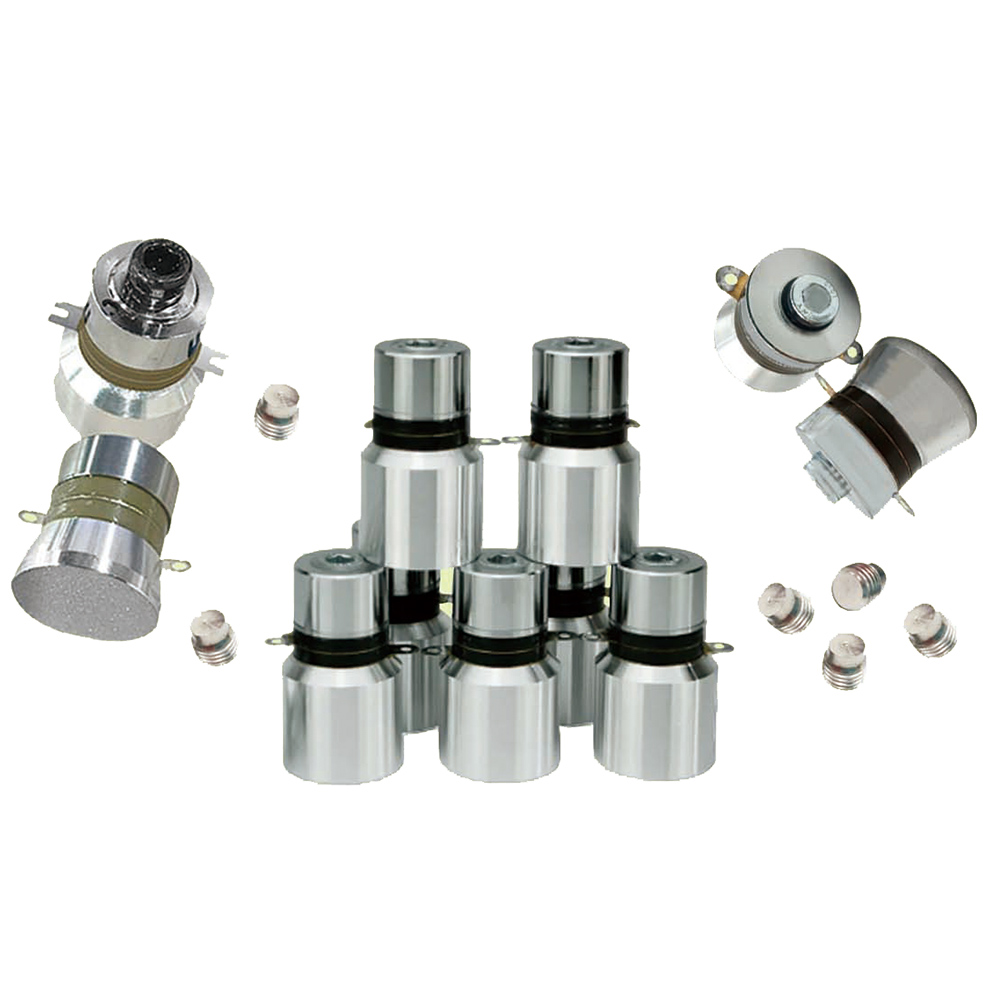

진동부
특징 : 초음파 파동을 생성하고 감지하는데 사용되는 장치로, 의료 진단, 산업 검사, 수중 탐사 등 다양한 분야에서 활용됩니다. 초음파 진동자의 원리는 다음과 같습니다.
1. 압전자 활용
초음파 진동자의 핵심 부품은 압전자라는 특수한 재료입니다. 압전자는 압력에 따라 전기적인 신호를 생성하거나 전기적인 신호에 의해 변형되는 물질입니다. 가장 일반적으로 사용되는 압전자 재료는 세라믹 물질이며, 이러한 세라믹 재료가 진동자의 주요 부품입니다.
2. 발진과 수신 과정
초음파 진동자는 두 가지 주요 기능을 수행합니다. 먼저, 전기적인 신호를 가하여 압전자를 진동시킵니다. 이러한 진동은 초음파 파동을 생성합니다. 이렇게 생성된 초음파 파동은 주변으로 전파됩니다. 그 다음, 초음파 파동이 대상 물체와 상호작용하면, 파동은 반사되거나 흡수됩니다. 반사된 초음파 파동은 다시 압전자로 돌아가서 전기적인 신호로 변환됩니다. 이 신호는 후속 처리 및 이미지 생성에 사용됩니다.
3. 파형 및 주파수 제어
초음파 진동자에서 생성된 초음파 파동의 파형과 주파수는 응용 분야에 따라 조절됩니다. 의료 초음파 검사에서는 다양한 조직 구조를 이미지화하기 위해 고주파 초음파 파형을 사용하고, 산업 검사에서는 물체의 두께나 구조에 따라 다른 파형을 사용할 수 있습니다.
4. 신호 처리 및 이미징
초음파 진동자가 수신한 반사 신호는 컴퓨터나 전자 장비를 통해 처리됩니다. 이러한 처리 과정을 통해 물체의 내부 구조나 표면 특성에 대한 정보를 얻을 수 있습니다. 의료 초음파에서는 이러한 정보를 이미지화하여 환자의 내부를 보여주는 초음파 이미지를 생성합니다.
5. 요약
초음파 진동자는 압전자를 사용하여 전기적인 신호를 초음파 파동으로 변환하고, 이러한 파동이 대상 물체와 상호작용하여 반사 신호를 생성합니다. 이 반사 신호는 다시 전기적인 신호로 변환되고 이미지 생성에 사용되는데, 이를 통해 대상 물체의 내부 구조나 표면 특성을 분석하거나 시각화할 수 있습니다.
사용 용도
GLASS, LCD판넬, 유리용기, 비철금속, 2차 전지 부품, 정밀기계부품, 반도체부품, 금형, MCT 가공품 세척, CNC 가공품 세척, 안경세척, 보석 및 악세사리세척, Polyurethane mold 세척 오일제거, 녹제거, 절삭유제거, 프레스유제거, 페인트제거등 악성 조건의 세척물까지 제거 가능
초음파 Unit 만을 구매하여, 현재 사용하고 있는 세척 TANK에 적용하거나, 세척TANK까지 ASS’Y 로 구매 하는 방식이 있다.-
* 진동부의 부착 방식에 따른 분류
1. TANK 바닥 직접 부착형
2. TANK내부에 진동자를 측면과 바닥면에 고정하여 세척하는 방식
3. 진동자에 PIPE를 연결하여 상부에서 고정하는 방식
